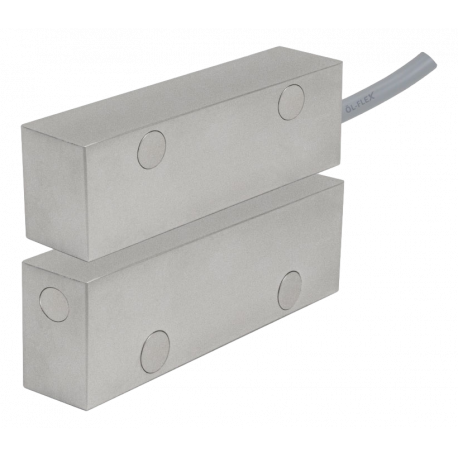

MCX 240

Detalles del Producto

Características Clave

• Serie: Alarmtech MCX
• Tipo de contacto: Form A, SPST
• Aplicación: puertas industriales y portones
• Detección: apertura mediante separación entre contacto e imán
• Potencia máxima de corte: 10 W

Distancias de Funcionamiento

• Distancia de cierre típica de 47 mm en materiales no magnéticos
• Distancia de apertura típica de 53 mm en materiales no magnéticos
• Distancia de cierre típica de 33 mm en acero con placa de montaje
• Distancia de apertura típica de 37 mm en acero con placa de montaje

Especificaciones Eléctricas

• Tensión máxima de 48 V DC / AC
• Corriente máxima de 500 mA DC / pico AC
• Potencia máxima de corte de 10 W

Instalación

• Instalación recomendada con el contacto en la parte fija y el imán en la parte móvil
• Contacto e imán deben instalarse en paralelo y alineados
• El desalineamiento reduce las distancias de funcionamiento
• No instalar cerca de campos magnéticos fuertes
• No instalar directamente sobre material ferromagnético
• Verificación posterior mediante ohmímetro

Condiciones Ambientales

• Clase ambiental según EN50130-5:2011, IIIA
• Temperatura de funcionamiento de -40 °C a +70 °C
• Temperatura de funcionamiento Fatum 3077 de -20 °C a +90 °C
• Humedad relativa máxima del 95 % RH

Protección y Resistencia

• Grado de protección IP67
• Resistencia al impacto IK04
• Uso en ambientes explosivos con protección externa mediante fusible certificado

Características Físicas

• Material de la carcasa, Zamak 3 niquelado
• Cable de Ø 5,8 mm, 4 × 0,5 mm²
• Cable con resistencias de Ø 5,1 mm, 2 × 0,5 mm²
• Dimensiones de la parte del contacto, 100 × 20 × 31 mm
• Dimensiones de la parte del imán, 100 × 20 × 31 mm
• Peso total incluidas 2 placas de montaje, 1180 g
• Peso de la parte del contacto, 375 g
• Peso de la parte del imán, 400 g

Contenido

• Contacto magnético de superficie, MCX 240
• 2 placas de montaje

Certificaciones

• EN 50131-2-6:2008, Grado 2
• VdS, clase B
• TÜV, II 1 G Ex ma IIC T70°C Ga

Dimensiones y Peso

• Largo de 10 cm
• Ancho de 2 cm
• Alto de 3,1 cm
• Peso de 1,18 kg
