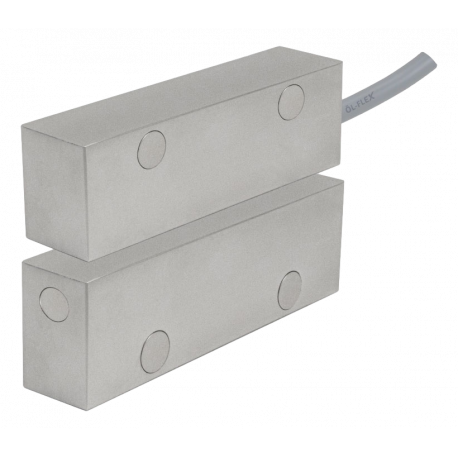

MCX 270

Detalles del Producto

Características Clave

• Marca: Alarmtech
• Modelo: MCX 270
• Categoría: Intrusión
• Familia: Contactos Magnéticos
• Subfamilia: Contactos Magnéticos de Superficie
• Tipo de contacto: Form A, SPST
• Montaje: en superficie

Aplicaciones y Funcionamiento

• Detección de apertura mediante separación entre contacto e imán
• Supervisión antisabotaje mediante imán externo
• Adecuado para sistemas de intrusión y control de accesos
• Apto para puertas industriales y portones
• Diseñado para ambientes explosivos

Distancias de Funcionamiento

• Distancia de cierre, gap típica, 39 mm en madera y material no magnético
• Distancia de cierre, gap típica, 26 mm en acero con placa
• Distancia de apertura, gap típica, 46 mm en madera y material no magnético
• Distancia de apertura, gap típica, 30 mm en acero con placa

Especificaciones Eléctricas

• Tensión máxima, 48 V DC y AC
• Corriente máxima, 500 mA DC y pico AC
• Potencia máxima de corte, 10 W

Instalación

• El contacto y el imán deben instalarse en paralelo y alineados
• El contacto se monta en la parte fija y el imán en la parte móvil
• Uso recomendado de la placa de montaje incluida
• No instalar cerca de campos magnéticos fuertes
• No instalar directamente sobre material ferromagnético
• Uso exclusivo de tornillos no ferromagnéticos
• Verificación final mediante ohmímetro
• En ambientes explosivos requiere caja de fusibles Fatum 3077, o equivalente, con fusible rápido máximo de 290 mA, instalada fuera de la zona Ex

Condiciones Ambientales

• Clase ambiental, EN50130-5:2011, IIIA
• Temperatura de funcionamiento, de -40 °C a +70 °C
• Temperatura de funcionamiento con Fatum 3077, de -20 °C a +90 °C
• Humedad relativa máxima, 95 % RH

Protección y Resistencia

• Grado de protección IP67
• Resistencia al impacto IK04
• Función antisabotaje mediante reed adicional contra imán externo

Características Físicas

• Material de la carcasa, Zamak 3 niquelado
• Cable, Ø 5,8 mm, 4 × 0,5 mm²
• Cable con resistencias, Ø 5,1 mm, 2 × 0,5 mm²
• Dimensiones de la parte del contacto, 100 × 20 × 31 mm
• Dimensiones de la parte del imán, 100 × 20 × 31 mm
• Peso total incluidas 2 placas de montaje, 1180 g
• Peso de la parte del contacto, 375 g
• Peso de la parte del imán, 400 g

Contenido

• Contacto magnético de superficie, MCX 270
• Placas de montaje, 2 unidades

Certificaciones

• EN 50131-2-6:2008, Grado 3, EN-ST-000091
• VdS, clase C, G 197603
• TÜV, II 1 G Ex ma IIC T70°C Ga

Dimensiones y Peso

• Largo, 10 cm
• Ancho, 2 cm
• Alto, 3,1 cm
• Peso, 1,18 kg
