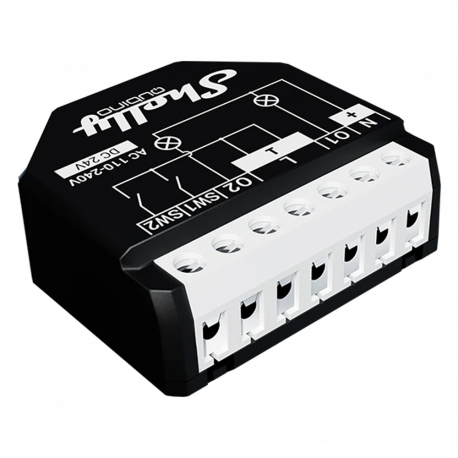

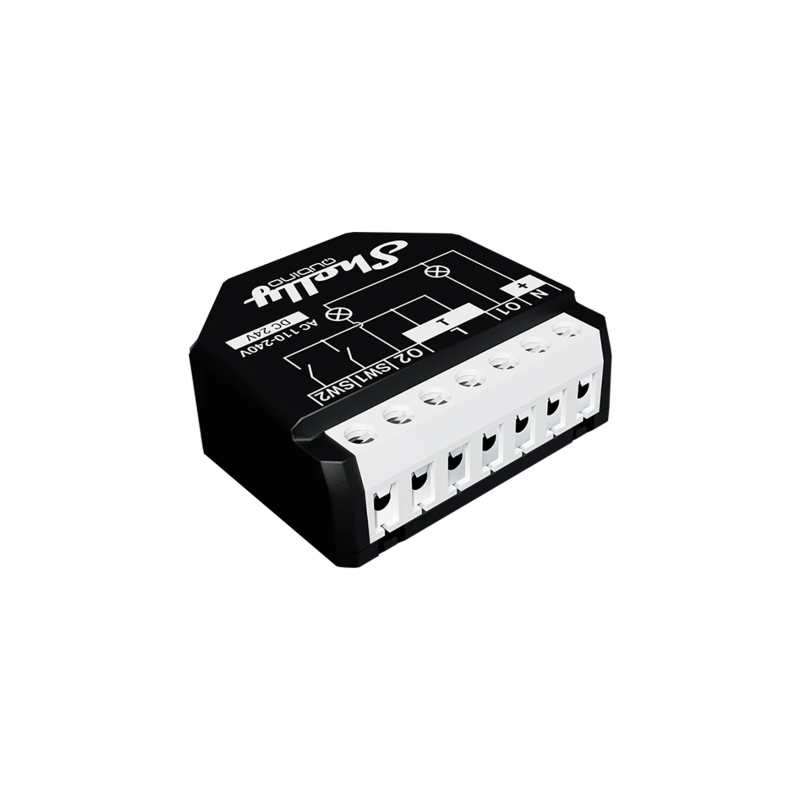

SH-WAVE-2PM

Detalles del Producto

Características Principales

• Tipo de dispositivo, relé inteligente Z Wave de 2 canales con medición de consumo
• Control de circuitos, dos relés independientes para persianas o dos líneas de iluminación
• Medición de consumo, potencia en W y energía en kWh por canal y total, solo en corriente alterna
• Almacenamiento de energía, conserva los valores de kWh ante cortes de suministro
• Pasarela, requiere HUB Z Wave, no incluida

Conmutación y Alimentación

• Alimentación en corriente alterna, de 110 a 240 V AC
• Alimentación en corriente continua, 24 V DC, con tolerancia de más o menos 10 %
• Consumo propio, inferior a 0,3 W
• Corriente de conmutación en corriente alterna, hasta 10 A por canal, 16 A en total y picos de 18 A
• Tensión máxima de conmutación en corriente alterna, 240 V
• Conmutación en corriente continua, hasta 30 V y 10 A

Entradas y Salidas

• Dos entradas para pulsadores o interruptores físicos, SW1 y SW2
• Dos salidas de relé con medición, O1 y O2
• Tipos de entrada configurables, pulsador, interruptor o interruptor con memoria de estado
• Modo desacoplado independiente para cada entrada
• Intercambio de entradas y salidas por parámetro, sin modificar el cableado
• Contacto configurable normalmente abierto o normalmente cerrado por canal
• Compatible con cargas resistivas, capacitivas e inductivas con filtro RC

Automatización y Control Local

• Temporizadores de apagado y encendido automático por canal, de 1 a 32 535 segundos o milisegundos
• Restauración tras corte de suministro configurable por canal, en menos de 1 segundo
• Botón de servicio S para inclusión, exclusión y reinicio
• Indicador LED RGB regulable
• Informes de consumo configurables por canal, variación porcentual e intervalo mínimo

Comunicación Z Wave

• Plataforma, Z Wave Serie 800, S800
• Red en malla, 868,4 MHz, con función de repetidor y alcance de hasta 40 metros en interior
• Z Wave Long Range, 864 MHz, con alcance de hasta 80 metros en interior y 1000 metros en exterior
• La función de repetidor está disponible en la red en malla, no en Long Range
• Potencia máxima de radiofrecuencia inferior a 25 mW
• Topologías compatibles, malla Z Wave Plus y estrella Z Wave Long Range

Seguridad y Gestión

• Seguridad sin cifrar, S0, S2 no autenticada y S2 autenticada con AES 128
• Inclusión mediante SmartStart con código QR, botón S o pulsador conectado
• Cinco grupos de asociación en el dispositivo raíz, hasta 9 nodos por grupo
• Actualización de firmware OTA
• Reinicio remoto mediante parámetro
• Notificaciones de sobrecalentamiento, sobrecorriente por canal y total, y sobretensión

Protecciones

• Protección por sobrecorriente por canal, superior a 11 A, y total, superior a 17,6 A, durante más de 5 segundos
• Protección por sobretensión, por encima de 278 V AC durante más de 5 segundos
• Protección térmica, por encima de 80 °C durante más de 5 segundos

Instalación y Condiciones Ambientales

• Montaje, caja de mecanismo o registro
• Sección de conductor, de 0,5 a 1,5 mm²
• Longitud de pelado, de 5 a 6 mm
• Par máximo de los bornes, 0,4 Nm
• Temperatura ambiente, de menos 20 °C a 40 °C
• Humedad, de 30 % a 70 % HR
• Altitud máxima, 2000 metros

Compatibilidad y Certificaciones

• Compatible con pasarelas Z Wave certificadas, Long Range requiere una pasarela compatible
• Certificaciones Works with Home Assistant, Works with SmartThings y Works with Homey

Diseño y Referencias

• Fabricante, Shelly Europe
• Modelo, Wave 2PM EU LR
• Referencia, QLSW-002P16EU
• Carcasa, plástico negro
• Dimensiones, 37 × 42 × 16 mm, con tolerancia de más o menos 0,5 mm
• Peso, 29 g

Contenido Incluido

• Shelly Wave 2PM
• Guía de instalación rápida y seguridad
• Manual de instrucciones
