SH-WAVE-PRO-1

Detalles del Producto

Características Clave

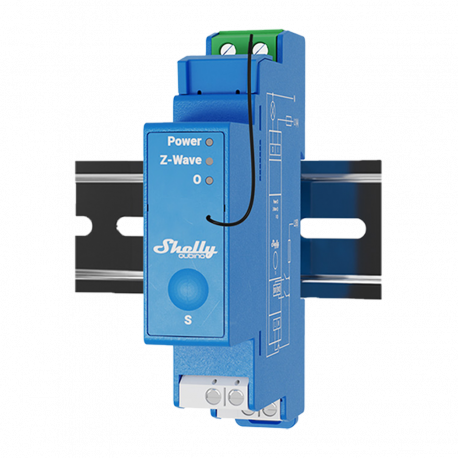

• Modelo: Shelly Wave Pro 1 EU, referencia QPSW-0A1X16EU
• Tipo de dispositivo: relé inteligente Z-Wave de un canal con contacto libre de potencial
• Montaje: carril DIN, ocupa un módulo
• Contacto: configurable como normalmente abierto o normalmente cerrado
• Conmutación máxima: 16 A a 240 V AC
• Carcasa: plástico ignífugo con clasificación V-0, color azul

Aplicaciones y Control

• Adecuado para instalaciones residenciales, apartamentos, hoteles, pequeño comercio, oficinas, edificios públicos y agricultura
• Compatible con cargas resistivas, capacitivas e inductivas con filtro RC
• Dispone de dos entradas para pulsadores o interruptores
• La entrada SW controla la salida y las asociaciones
• La entrada SW2 permite asociaciones con otros dispositivos
• Tipos de entrada configurables como pulsador, interruptor o interruptor con memoria de estado
• Restauración tras corte de suministro configurable
• Temporizadores de encendido y apagado automático, de 1 a 32 535 segundos o milisegundos

Funciones de Seguridad

• Protección térmica integrada con desconexión y notificación
• Reacción a alarmas Z-Wave de agua, humo, monóxido de carbono y calor, con apertura o cierre del relé
• Botón de servicio S para inclusión, exclusión y reinicio
• Indicador LED de estado

Alimentación y Conexiones

• Alimentación: de 110 a 240 V AC, 50/60 Hz
• Consumo propio: inferior a 0,3 W
• Neutro: necesario
• Entradas: SW, SW2, entrada de contacto I, N y L
• Salida: una salida de relé con contacto libre de potencial O
• Par máximo de los bornes: 0,4 Nm
• Sección de conductor en conector verde: de 0,5 a 2,5 mm²
• Sección de conductor en conectores blancos: de 0,5 a 1,5 mm²

Comunicación Z-Wave

• Plataforma Z-Wave Serie 800, S800
• Topología de malla Z-Wave Plus
• Frecuencia de 868,4 MHz
• Alcance de hasta 40 metros en interior
• Función de repetidor Z-Wave
• Potencia máxima de radiofrecuencia inferior a 25 mW
• Compatible con Z-Wave Long Range, con más de 1 km de alcance
• Seguridad sin cifrar, S0, S2 no autenticada y S2 autenticada con AES-128
• Inclusión mediante SmartStart con código QR, botón S o pulsador conectado
• Cinco grupos de asociación, un grupo Lifeline de un nodo y cuatro grupos de hasta nueve nodos
• Actualización de firmware OTA, Over The Air

Compatibilidad

• Requiere una pasarela Z-Wave, no incluida
• Compatible con pasarelas Z-Wave certificadas
• Pasarelas probadas, Home Assistant, Fibaro HC3, Homey, Homee Gen 7, SmartThings, Vera Ezlo y Cozify

Condiciones de Funcionamiento

• Temperatura ambiente: de menos 20 °C a 40 °C
• Humedad: de 30 % a 70 % HR
• Altitud máxima: 2000 metros
• Longitud de pelado en conector verde: de 6 a 7 mm
• Longitud de pelado en conectores blancos: de 5 a 6 mm

Dimensiones y Peso

• Dimensiones: 94 × 19 × 69 mm, tolerancia de 0,5 mm
• Peso: 60 g

Contenido Incluido

• Shelly Wave Pro 1
• Guía de instalación rápida y seguridad
• Manual de instrucciones
